Geberit Silent-db20 Vankka liitos vahvalle äänieristykselle

Kolminkertainen suoja melua vastaan

Hyvää äänieristystä vaativissa hankkeissa hiljainen Geberit Silent-db20 -viemärijärjestelmä on ihanteellinen ratkaisu – oli kyse sitten laskuputkesta tai kerrosliitännästä:

Asunnot
Hotellit
Sairaalat
Vanhain- ja hoitokodit

Geberit Silent-db20 -järjestelmän käyttökohteet

Rakennusten viemäröinti
Perinteinen kattovedenpoisto

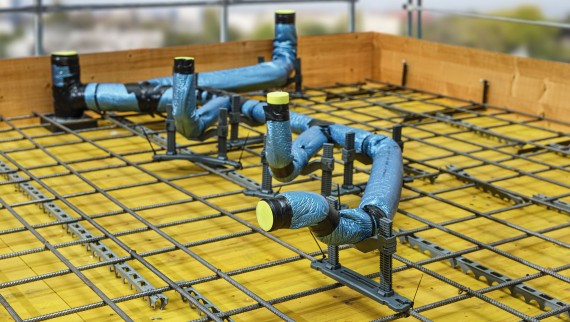

Geberit Silent-db20 voidaan asentaa betoniin.

Lataa esite

Monta hyvää syytä valita Geberit Silent–db20

Geberit Silent-db20 -laskuputki kerrosliitännällä

Valitse kuvasta infopiste

Geberit Silent-db20 -putkivalikoima

Mitat

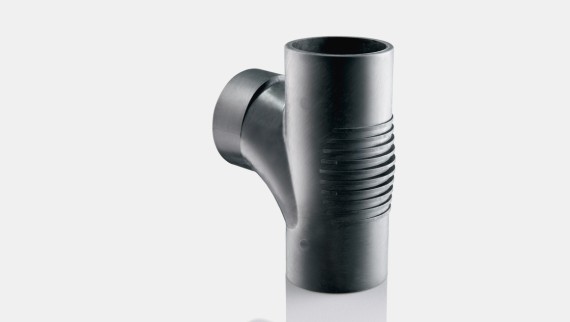

Yhteet

Geberit Silent-db20 Offset

Tarvikkeet

Tekniset tiedot

Mitat

Nimellismitta (DN)	Mitat d x s (mm)
56	56 x 3,2
60	63 x 3,2
70	75 x 3,6
90	90 x 5,5
100	110 x 6
125	135 x 6
150	160 x 7

Geberit Silent-db20 Offset

Täydellisen vino – Geberit Silent-db20 Offset Viisi hyvää syytä yhdellä silmäyksellä

Asennus ilman jännitystä:

Sivuttaissiirto jopa 10 cm

Helppo asentaa:

Asennus suoritetaan samalla tavalla kuin kaikissa muissakin Geberit Silent-db20 -yhteissä
Yhteet voidaan kohdistaa käsin

Lyhyt asennusaika

Jopa kolmanneksen lyhyempi asennusaika (verrattuna kahden 45° -kulmayhteen asentamiseen)
Ei tarvita liukukannaketta
Sopii kaikkiin sivuttaissiirtoihin, max 10 cm

Joustava ratkaisu

Tarvitaan vain yksi yhde max 10 cm sivuttaissiirron tekemiseen

Parempi ääneneristys

Hiljaisempi viemäröinti kuin kahdella yhteellä toteutettu suunnanmuutos
Koska liukukannaketta ei tarvita, tarkoittaa se, että rakenneäänet vähenevät

Kuvat akustisesta kamerasta virtausnopeudella 2 l/s Geberit Silent-db20 -järjestelmässä: perinteisellä ratkaisulla 45° kulmayhteillä ilmaääniarvot kasvavat 7–9 dB suoraan kokoojaputkeen verrattuna. Geberit Silent-db20 Offset -yhdettä käytettäessä arvo vastaa melkein suoran kokoojaputken arvoja.

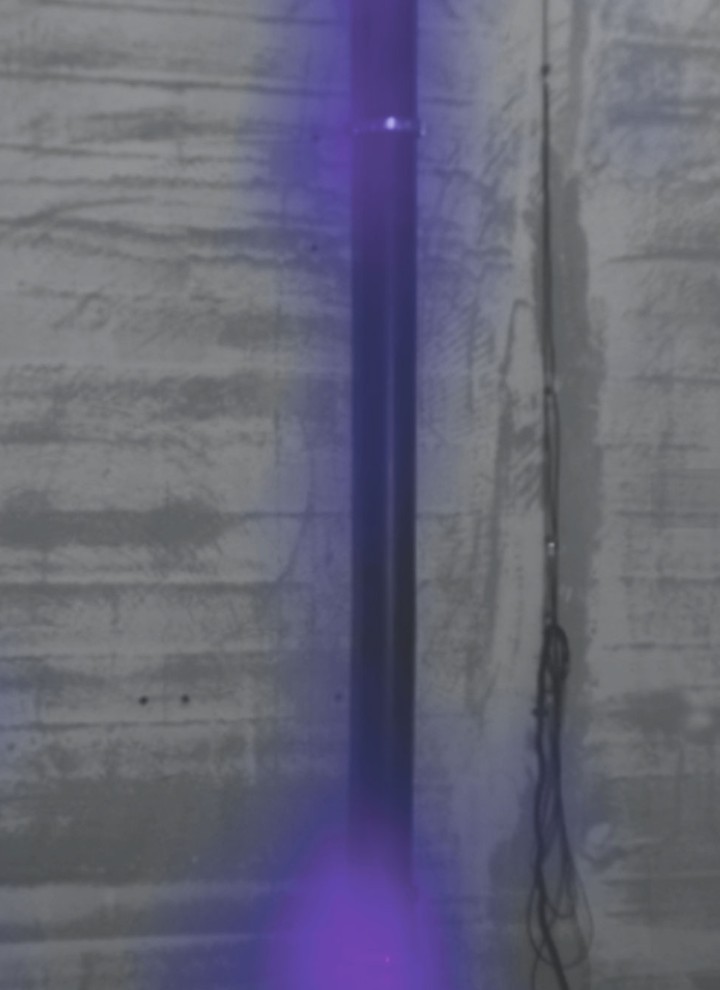

1. Kuvia akustisesta kamerasta virtausnopeudella 2 l/s suorassa kokoojaputkessa.
2. Kuvia akustisesta kamerasta virtausnopeudella 2 l/s suorassa kokoojaputkessa, jossa on Geberit Silent-db20 Offset-yhde.
3. Kuvia akustisesta kamerasta virtausnopeudella 2 l/s asennuksessa, jossa on kaksi 45° kulmayhdettä.

Tarvikkeet

Geberit-palomansetti Geberit Silent-db20 -järjestelmään

Geberit Silent-db20 -putkistojen palosuojaus

Geberit-palomansetteja voidaan käyttää palonkestävyysluokkaan F 120 asti
Standardin EN 1366-3 mukaisten palotestien tekeminen useissa eri asennustilanteissa
Järjestelmällä on rakennustekninen hyväksyntä (ETA/ETB) 90 minuutin palonkestävyydestä käytettäessä Geberit 90 Plus EN -palomansettia

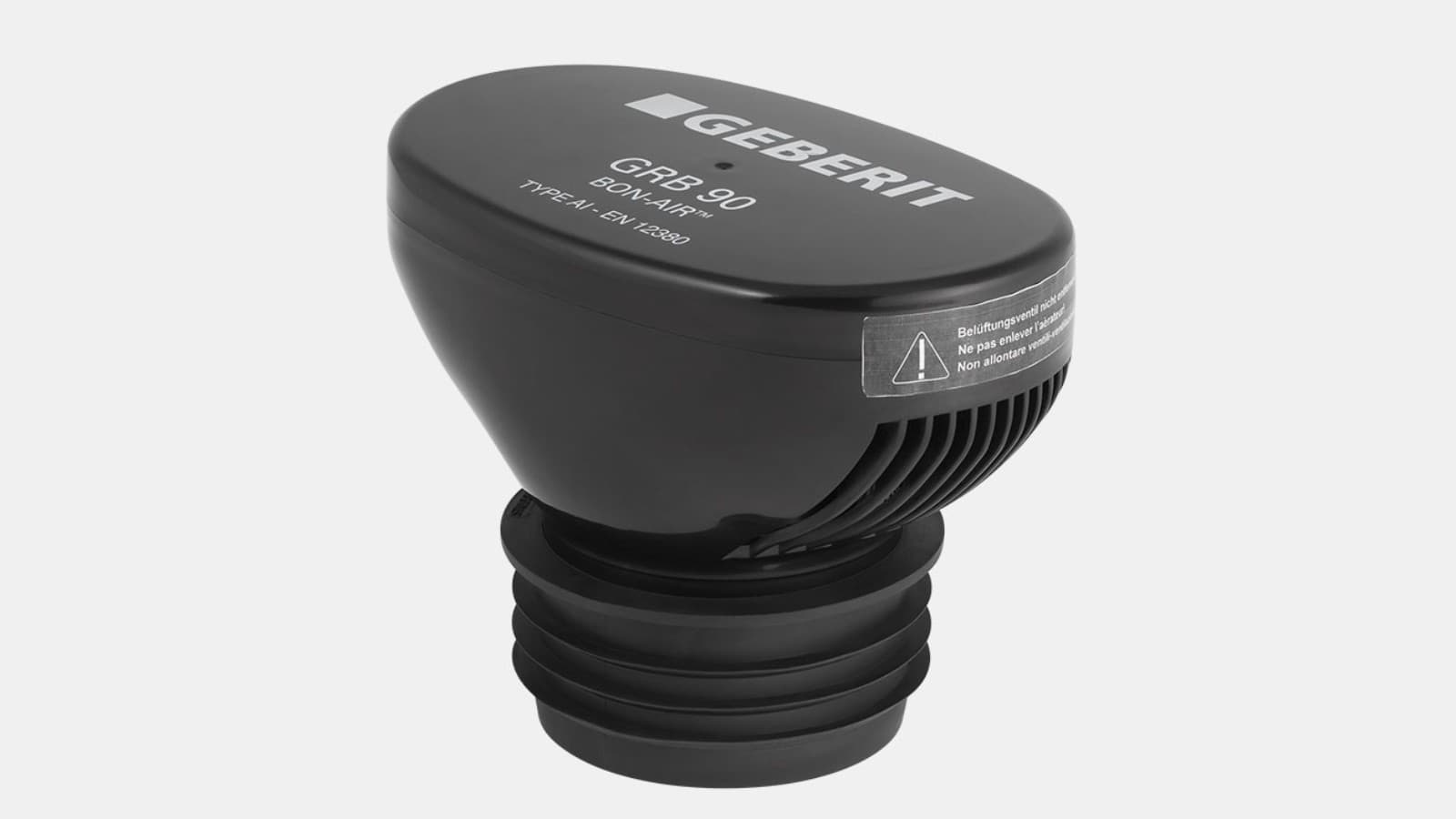

Geberit-alipaineventtiili GRB90 Geberit Silent-db20:een

Vaihtoehto asennuksille, joissa perinteinen tuuletus ei ole tilasyistä mahdollista.
Saatavana kokoon DN110 asti

Tekniset tiedot

	Geberit Silent-db20
Materiaali	Silent-db20
Pituuslaajenemiskerroin	0,17 mm/(m K)
Pituuslaajenemisen kompensointi	Edellyttää paisuntaosaa tupalaipalla tai muuta paisuntaosaa
Asennuslämpötila	-20 ... 40 °C
Käyttölämpötila jatkuvassa kuormituksessa	-20 ... 60 °C
Kemikaalien kesto	95 % kaikista tavallisista emäksistä, hapoista ja kemikaaleista

Lataa ilmainen e-kirja viemäreiden äänieristyksestä

Teknisessä esitteessä kerromme miten vähennät viemäreistä rakenteisiin siirtyviä ääniä ja näin parannat asukkaiden asumismukavuutta.

Lataa Äänieristys-kirja tästä

Tekninen esite

Videot

GeberitSilent-db20 Offset -yhteen asennus

Katso miten helppo Geberit Silent-db20 Offset -yhde on asentaa.

GEBERIT SILENT-DB20 -JÄRJESTELMÄ KATSO TEKNISET TIEDOT TUOTETIETOJEN TAKAA

Katso kaikki Geberit Silent-db20 -tuotteet

Objektit ja putkisarjat

Geberitin putkitemplatet ovat myös saatavilla MagiCAD -ohjelmistoon.Templatet ovat ladattavissa Progmannin sivuilta .
Kymdatan CADS Hepac -ohjelmistossa on myös Geberit-tuotteet, vesikalusteita ja putkisarjoja.
BIM-objektit Revit-ohjelmistoon löydät Geberitin omilta sivuilta, BIM-objektit.
