Geberit Silent-Pro SuperTube Tilaa säästävä viemärijärjestelmä

Helpompi putkiston asennus

Kerrostalo, johon on asennettu Silent-Pro SuperTube -viemärijärjestelmä

Hydraulisesti toimivien viemärijärjestelmien suunnittelu korkeisiin rakennuksiin on monimutkaista ja tilankäytöllisesti haastavaa. Tämä johtuu pääsääntöisesti paineentasaushaaroista, sillä ne vaativat hormeista paljon tilaa. Suunnittelun yksinkertaistamiseksi ja tulevaisuudessa tehokkaampaan rakennusten tilankäyttöön Geberit on kehittänyt erittäin hyvin ääntä eristävään Geberit Silent-Pro -järjestelmään SuperTube-tekniikalla varustetut viemäriyhteet. Tämä yksinkertaistaa viemärijärjestelmien asennuksia myös korkeissa rakennuksissa.

  • Monikerroksisten rakennusten vedenpoisto ilman kiellettyjä liitosalueita
  • Sivuttaissiirtymät, d110 jopa 6 metriä tai d90 jopa 4 metriä, voidaan asentaa ilman kaatoa.
  • Paineentasaushaaroja ei enää tarvita
  • Rakennusten käyttöaste paranee kun viemäröintikapasiteetti on suurempi

LV-suunnittelua ilman kompromisseja Geberit Silent-Pro SuperTuben edut

Ei paineentasaushaaroja

Solakka Geberit Silent-Pro SuperTube -järjestelmä mahtuu hyvin ahtaisiin tiloihin. Järjestelmä ei tarvitse paineentasaushaaroja, eikä liitosvapaita alueita tarvitse määrittää pystykokoojan pohjakulman alueelle.

Enemmän tilaa

Geberit Silent-Pro SuperTubella sivuttaissiirto voidaan tehdä ilman kaatoa, enintään 6 metriä d110:lle ja enintään 4 metriä d90:lle.

Suurempi viemäröintikapasiteetti

Geberit Silent-Pro SuperTube saavuttaa jopa 15% suuremman viemäröintikapasiteetin kuin perinteiset viemärijärjestelmät

Sivuttaissiirrot ilman kaatoa

Kellarissa tai maanalaisessa pysäköintihallissa tilan korkeuden hyödyntäminen on mahdollisimman tehokasta, sillä sivuttaissiirto voidaan tehdä ilman kaatoja*, ja Geberit Silent-Pro BottomTurn -pohjakulma voidaan asentaa erittäin lähelle kattoa, enintään 6 metriä d110:lle ja enintään 4 metriä d90:lle.

Hydraulisesti edistyksellistä suunnittelua

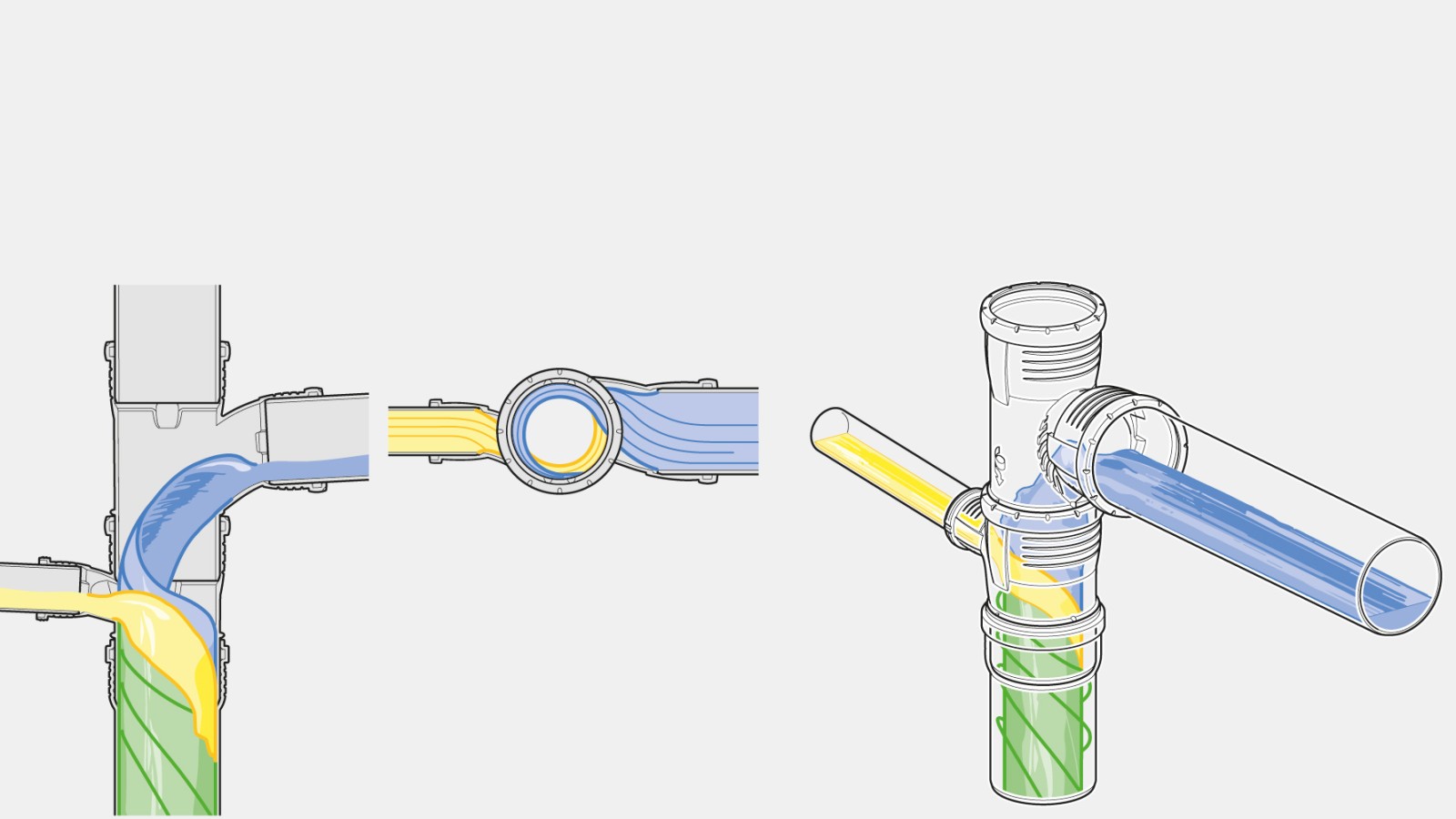

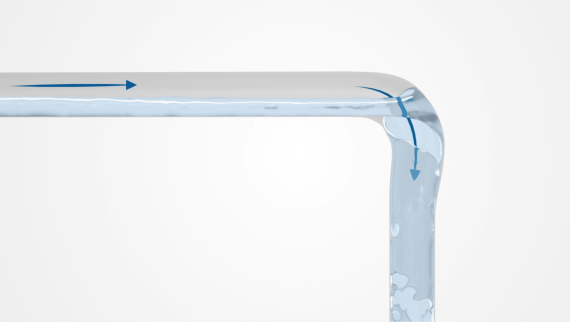

Geberit Silent-Pro SuperTuben avulla Geberit on onnistunut kehittämään teknisesti innovatiivisen järjestelmän, joka varmistaa hydraulisesti optimaalisen viemäröinnin. Erityispiirteenä on viemärituuletuksen ilmapatsaan yhdistäminen pyörivään jätevedenliikkeeseen, mikä tekee paineentasaushaarat tarpeettomiksi.
Järjestelmä koostuu kolmesta yhteestä, joista jokainen on saatavana koossa d90ja d110.

TÜV Rheinland LGA Products on vahvistanut innovatiivisen järjestelmän moitteettoman toiminnan ja korkean suorituskyvyn.

Geberit Silent-Pro SuperTube -järjestelmän elementit

Geberit Silent-Pro SuperTube pähkinänkuoressa Miten viemärijärjestelmä toimii

Perinteisten viemärijärjestelmien yli kymmenmetristen kerrostalojen pystykokoojaviemäreiden sivuttaissiirtojen ja pohjakulman suunnittelussa on otettava huomioon korkeiden rakennusten viemärijärjestelmien erityistarpeet. Hydraulisten toimintahäiriöiden ehkäisemiseksi on vältettävä kiellettyjä liitosalueita. Tällä alueella saniteettikalusteiden kytkentä viemäriin voidaan tehdä ainoastaan paineentasaushaaran kautta. Suunnanmuutos tapahtuu kahdella 45-asteen kulmayhteellä. Lisäksi sivuttaissiirron vaatima kaato on otettava vaakaosuuden suunnittelussa huomioon. Nämä toimenpiteet vaativat paljon tilaa.

Geberit on kehittänyt näihin haasteisiin innovatiivisen Geberit Silent-Pro SuperTube -järjestelmän, mikä varmistaa käytettävissä olevan tilan optimaalisen hyödyntämisen. Virtausoptimoitu järjestelmä mahdollistaa jatkuvan ilmapylvään viemärijärjestelmään erityisesti suunniteltujen yhteiden avulla. Järjestelmä poistaa kiellettyjen liitosalueiden tarpeen, eikä ylimääräisiä paineentasaushaaroja tarvita. Sivuttaissiirrot voidaan asentaa ilman kaatoja, jopa 6 metriä putkikoolla d110 ja 4 metriä putkikoolla d90.

Geberit Silent-Pro SuperTube -järjestelmässä ei ole samoja rajoituksia kuin perinteisissä viemärijärjestelmissä.

Geberit Silent-Pro SuperTube -järjestelmän suunnittelu Helppoa LV-suunnittelua

Geberit Silent-Pro SuperTube -asennus

Todistetusti toimiva suunnittelutyökalu Geberitin BIM Blug-In on saatavana Geberit Silent-Pro SuperTube -viemärijärjestelmän suunnittelun avuksi. Tämän suunnittelutyökalun avulla viemärijärjestelmä voidaan mallintaa ja varmentaa virheettömästi. Geberit Silent-Pro SuperTube noudattaa selkeitä sääntöjä suunnittelussa. Viemärijärjestelmiä yleisesti koskevien sääntöjen lisäksi on otettava huomioon kaksi tärkeää tekijää:

  • Geberit Silent-Pro Carve -haarayhteet on sijoitettava samalla tavalla kuin aikaisemmin muutkin haarayhdemallit.
  • GeberitSilent-Pro SuperTube -järjestelmää koskevia suunnitteluohjeita on noudatettava vaakakokoojaan liityttäessä sekä pystykokoojaviemärin sivuttaissiirroissa.

Muussa tapauksessa haarayhteet ja vaaka- ja pystykokoojaputket suunnitellaan paikallisen standardin tai standardin DIN EN 12056-2:2001-01 mukaisesti. Viemäriputkien suunnittelu ei ole koskaan ollut näin helppoa.

Lisätietoja Geberit Silent-Pro SuperTube -viemärijärjestelmän suunnittelusta löytyy suunnitteluoppaastamme.

Testatut ja vahvistetut ominaisuudet luotettavaa suunnitteluprosessia varten

Testattu toimivuus ja hydraulinen suorituskyky

TÜV Rheinland LGA Products on vahvistanut innovatiivisen järjestelmän moitteettoman toiminnan ja korkean suorituskyvyn. Testejä voidaan verrata tavanomaisiin viemäröintijärjestelmiin standardin SFS-EN 12056-2 mukaisesti.

Tehokas äänieristys

Samat äänieristysominaisuudet kuin Geberit Silent-Pro -tuotteilla. (Akustista käyttäytymistä käsittelevä testausseloste standardin DIN 4109 mukaan)

Testattu palosuojaus

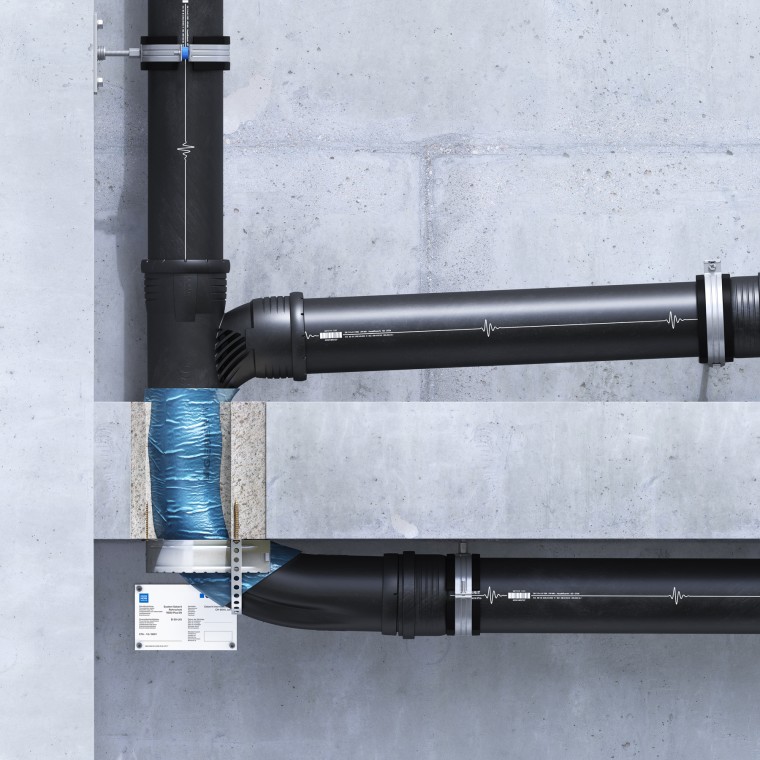

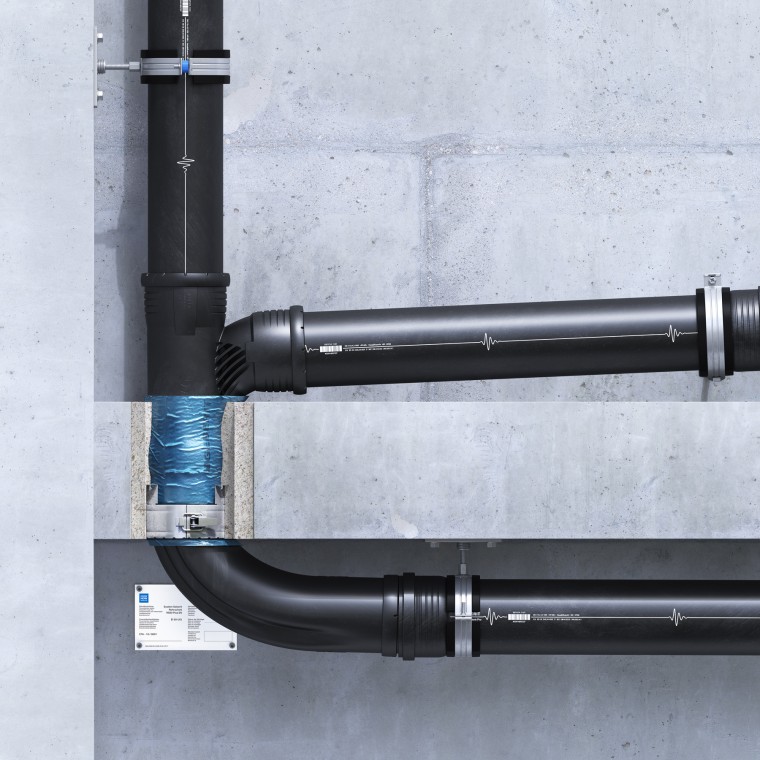

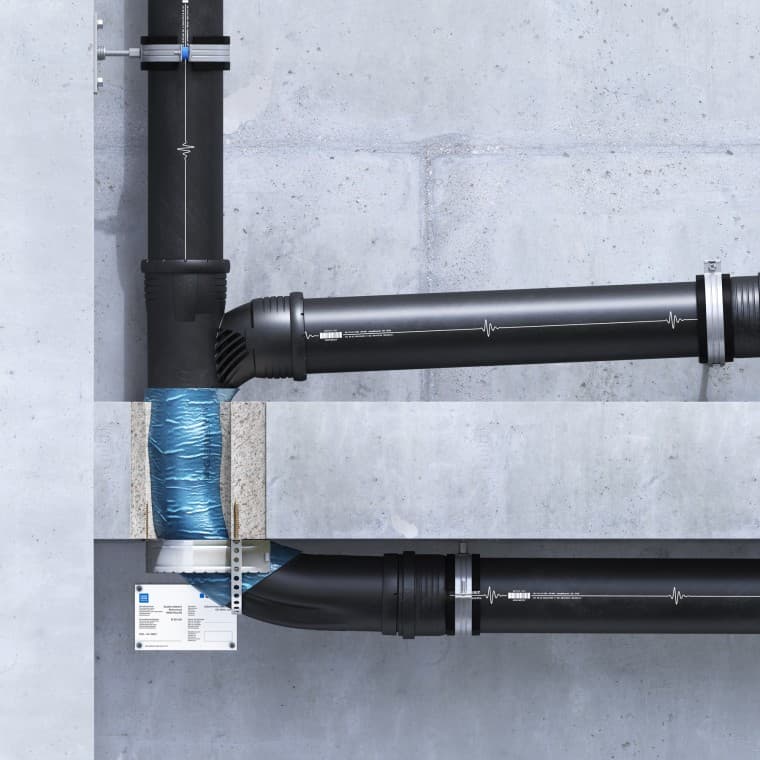

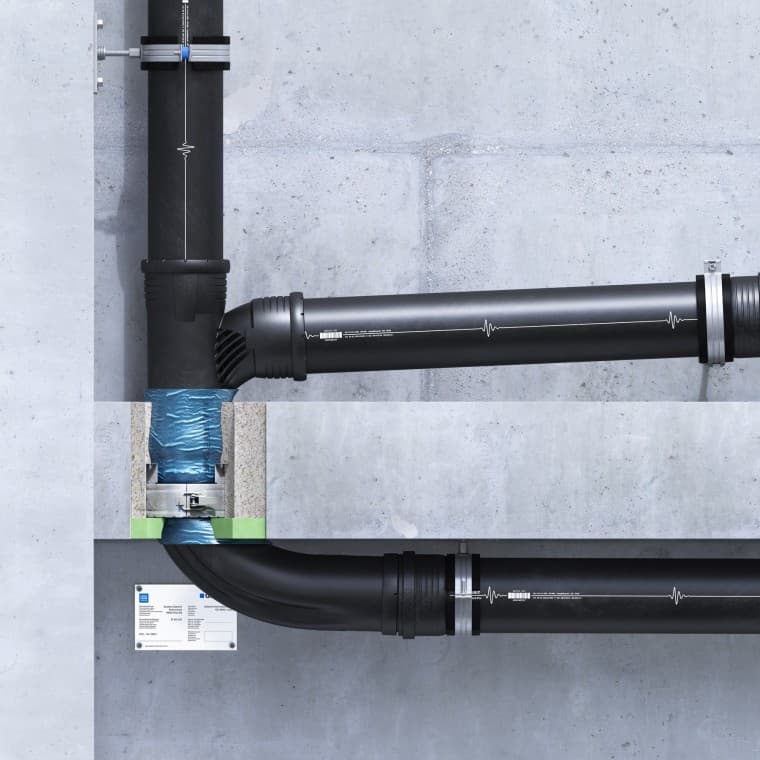

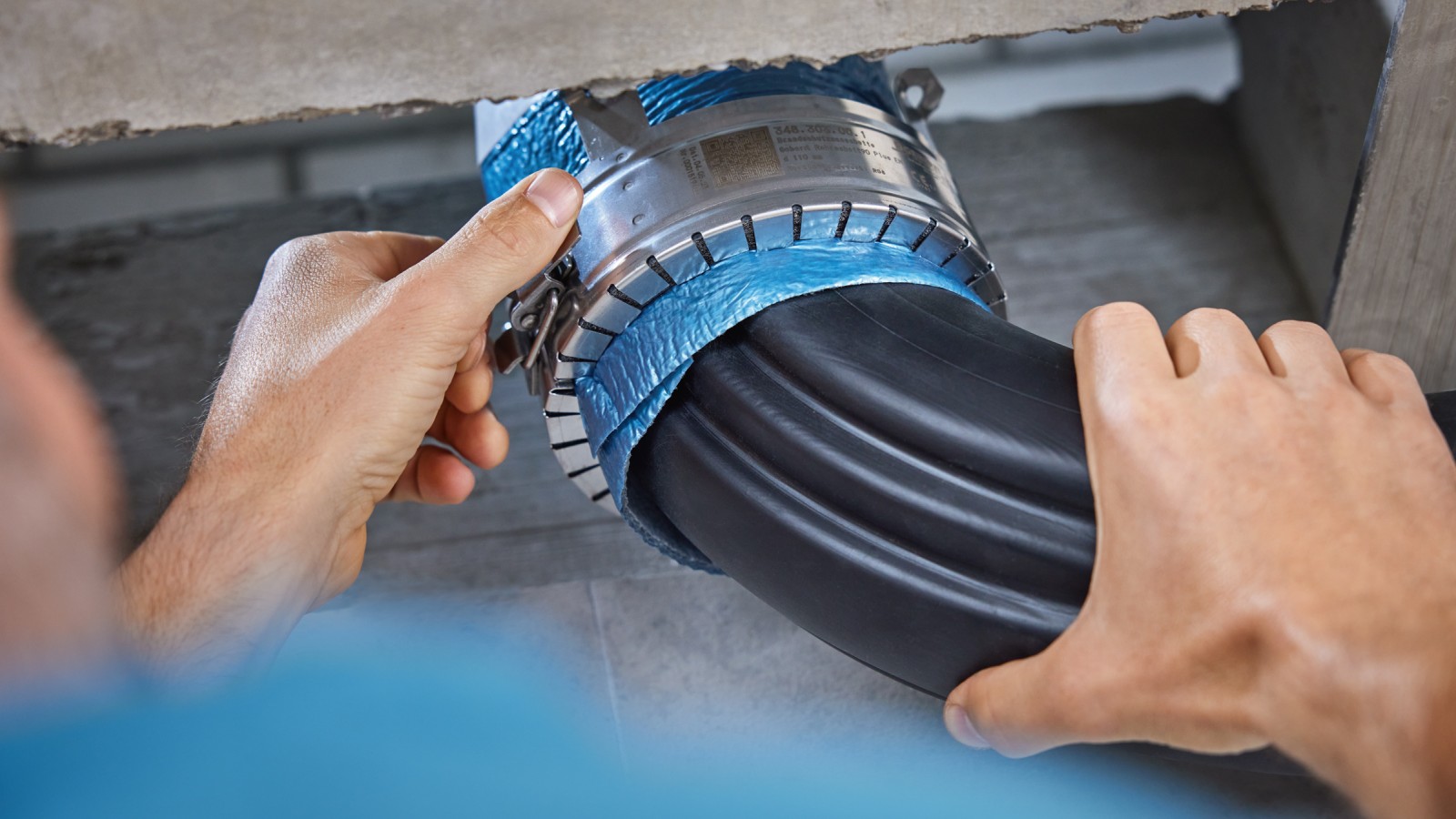

Standardin EN 13501-2 mukainen palosuojauksen luokitusraportti Geberit-palokatkomansetille RS90 Plus EN ja Geberit Silent-Pro BottomTurn -pohjakulmalle.

Suunnittelutyökalu

Geberit BIM Plug-In Autodesk Revit® -ohjelmassa BIM-tiedot ovat saatavilla Geberit Silent-Pro SuperTubelle.

Suunnittelutyökalu Geberit Silent-Pro SuperTube

BIM-liitännäiskuutio, taustalla rakenteilla olevan kylpyhuoneen konseptikuva

Geberit BIM Plug-In

Rakennusten talotekniikkajärjestelmien suunnitteluprosessin tueksi Geberit tarjoaa valmistajakohtaista BIM-sisältöä perinteisten CAD-mallien lisäksi. Tiedot koostuvat parametrisistä 3D-malleista, jotka sisältävät tuotekohtaisia metatietoja. Yhdistelmän ansiosta Autodesk® Revit® -suunnitteluohjelmalla voidaan laatia kattava rakennuksen tietomalli Geberit-tuotteita hyödyntäen – virtuaalisesta rakennusmallista yksityiskohtaiseen materiaaliluetteloon saakka.
